Taber旋转耐磨试验机固定装置选型表

Taber1700/1750（Taber 5135/5155升级款）旋转耐磨试验机可用品用于厚度不超过6.35mm的标准样品测试，厚度大于6.35mm但小于12.7mm的样品需要使用到额外的配件。大于12.7mm的样品需要使用悬臂延伸配件。

Taber1700/1750（Taber 5135/5155升级款）旋转耐磨试验机磨耗路径的宽度是12.7mm，距离样品中心孔距离31.75mm。对于大部分的刚性材料，建议的样品尺寸大小为100mm。如果样品尺寸太小，无法满足测试要求，可使用固定卡片将两个或者多个样品固定在一起以满足测试 要求，如果样品的边缘不齐或者厚度不一致，测试结果会变现出不同的磨损率。纺织样品一般采用圆形样品，并且用固定环固定，为满足固定要求，纺织样品的尺寸直径要求大约108mm。

　　 可使用扩展配件和样品板来扩展Taber旋转耐磨试验机的功能，以满足那些无法在标准情况下测试的样品测试。

固定卡

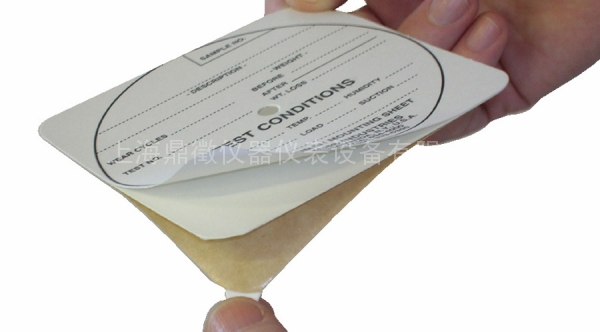

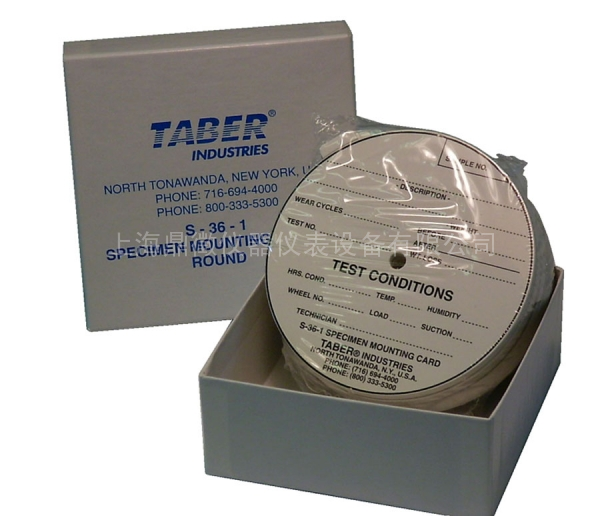

　　当测试纺织样品和其他柔性材料时，可使用固定卡固定样品，以防止现在测试过程中，样品的表面产生褶皱。固定卡由刚性材料制作而成，一面涂覆胶黏剂可牢牢固定样品。另一面带有记录表格，可记录试验数据。样品固定卡有方形(S-36)和圆形(S-36-1)两种选择。



　　 固定薄板两面都涂覆有粘接剂，防止在样品和转盘之间打滑。在测试无法在中心打孔的材料（如：玻璃、陶瓷样品）的时候，固定薄板尤其有用。固定薄板有方形(S-37)和圆形(S-37-1)两种选择。并且都带有记录表格，可记录测试数据。

转盘

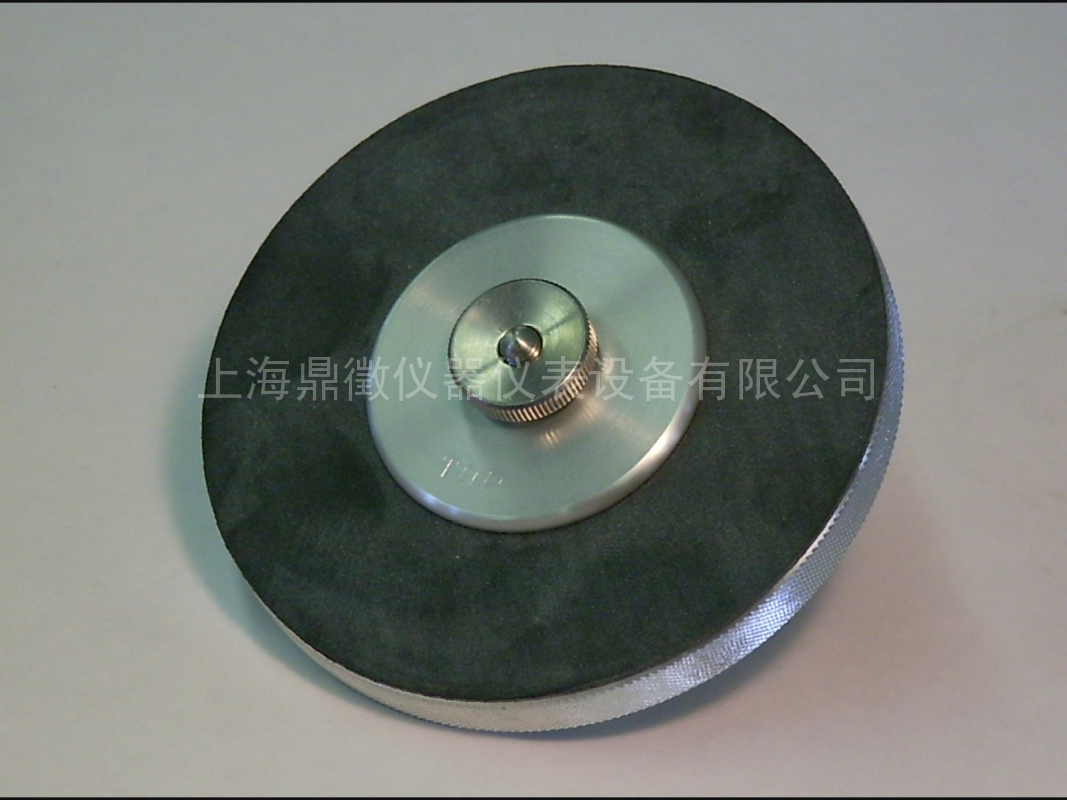

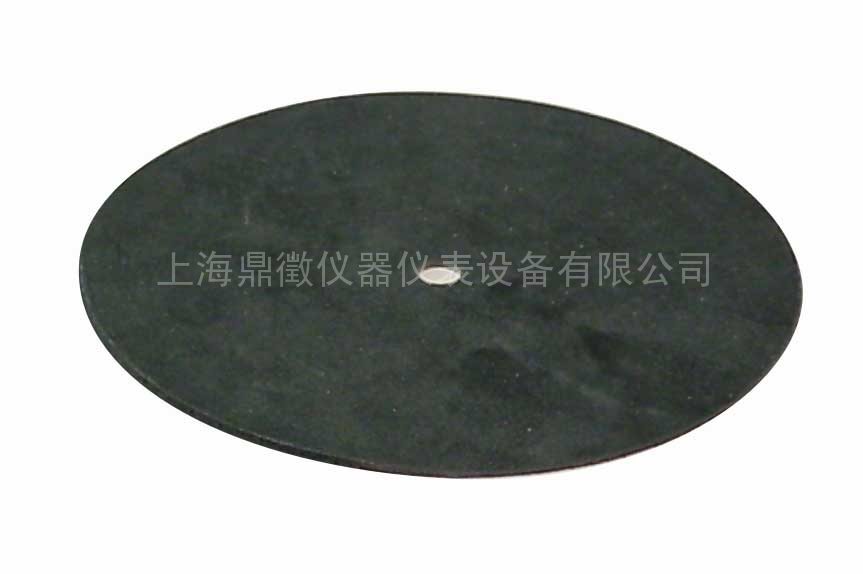

　　Taber 5135/5155E100-125样品转盘被设计用于测试小于6.35mm厚度的样品。样品的中心需要钻一个6.35mm孔，以牢牢的固定样品。如需固定刚性材料，请使用夹板和螺母。固定纺织样品，可使用E100-101固定环。可替换的 橡胶板(S-19)可避免表面过于光滑。

　　Taber 转盘固定在转轴上，可防止工作在测试过程中移动，检测样品和清洁转轴时可移除转盘。

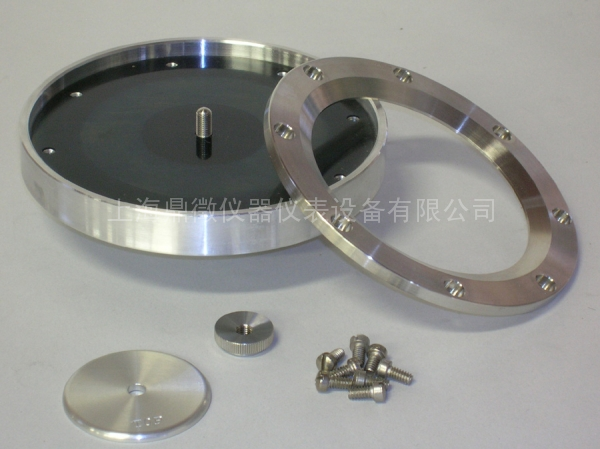

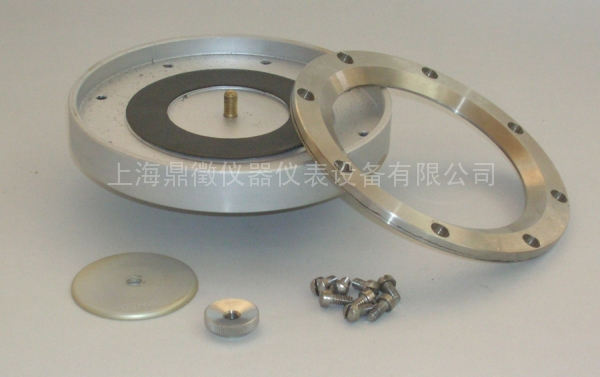

　　带固定环样品夹具(E140-14) -可用于固定厚度不超过6.35mm轻微翘曲的样品。可通过8颗固定螺丝把样品压平。有带中心紧固螺丝(E140-14-S)和不带中心紧固螺丝(E-140-14-NS)两种选择。样品尺寸要求为137mm直径且中心带有6.35mm的中心孔。

　　拉伸型纺织样品夹具(E140-15) - 与标准样品固定夹具类似，磨损轨道轻微凸起，在测试的时候，可在纺织样品上提供额外的张力。样品直径要求134mm且中心带有6.35mm直径的固定孔。此夹具不推荐用于刚性材料或者固定卡片。

　　湿拉伸型纺织样品夹具(E140-18) - 设计用于对于纺织材料进行拉伸测试，在进行湿磨耗测试的时候，可有效避免褶皱的产生。凸起的磨损轨道为样品提供额外的张力。边缘凸起可保留液体，样品尺寸直径要求为159 mm，且中心带6.35mm的孔。

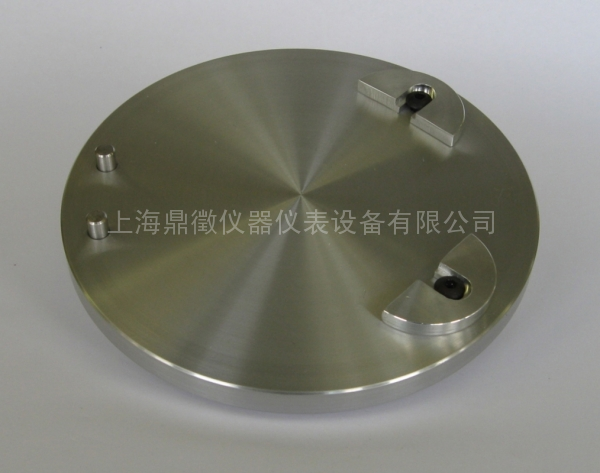

　　销钉样品夹具(E140-19)- 适用于无法在中心打孔的方形硬质材料测试。使用时将方形样品的一角固定在插脚之间。可调节的销钉用于固定样品。防止在测试时样品移动。

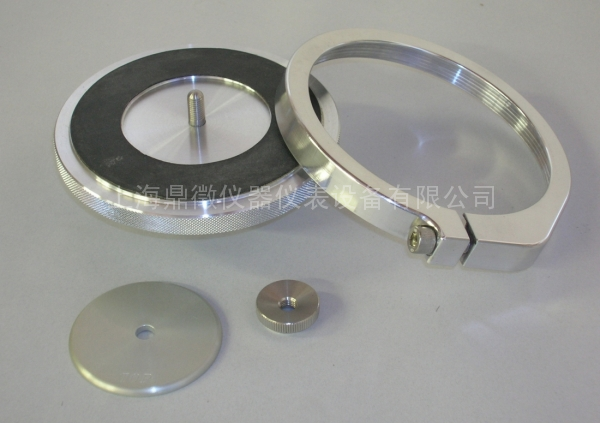

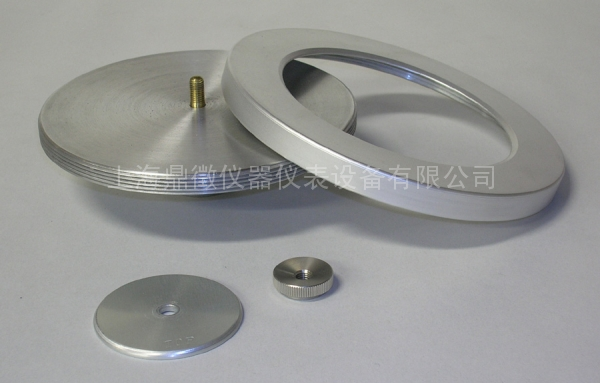

　　螺纹环样品夹具 (E140-21) - 可用于固定略微弯曲的样品。法兰环可牢固地固定住样品的边缘。样品直径要求为137mm。

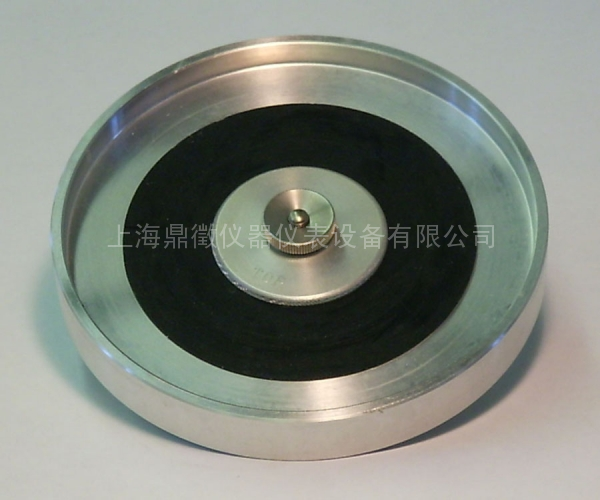

　　环边样品夹具 (E140-75) - 边缘有7.5mm的凸起，该夹具主要用于湿摩擦测试。在湿摩擦测试中可防止液体甩出到机器上，为保证测试精度，湿摩擦测试的时候仅使用润湿样品表面所需的液体量，并避免液体落到机器上。样品直径可达140mm。

　　透明底部的样品夹具 (E100-10) - 使用透明的基材做成，建议配合E100-102固定环使用。进行纺织材料测试的时候，这种设计有利于从机器上取出在强光下进行观测，而不用完全取出样品。观测完后如有需要，还可继续进行测试。

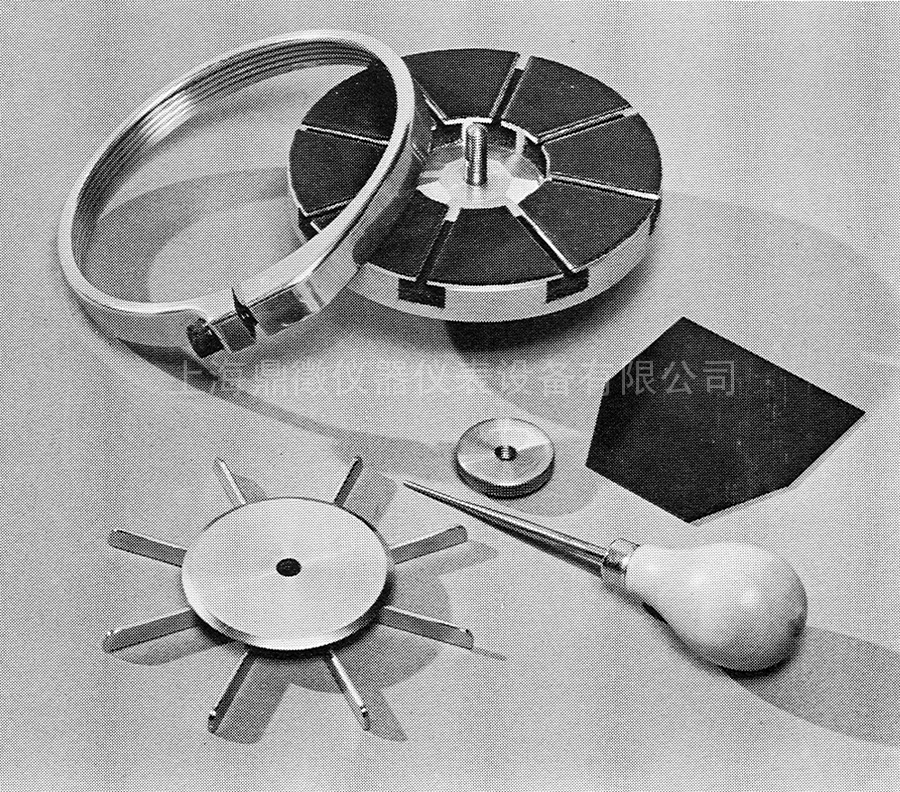

　　多样品固定夹具 (E3945) - 此夹具允许同时固定8个样品进行对比测试。用于尼龙袜和轻质面料。测试时使用的负重推荐为125g或250g。需要使用模板将样品切割成合适的尺寸。

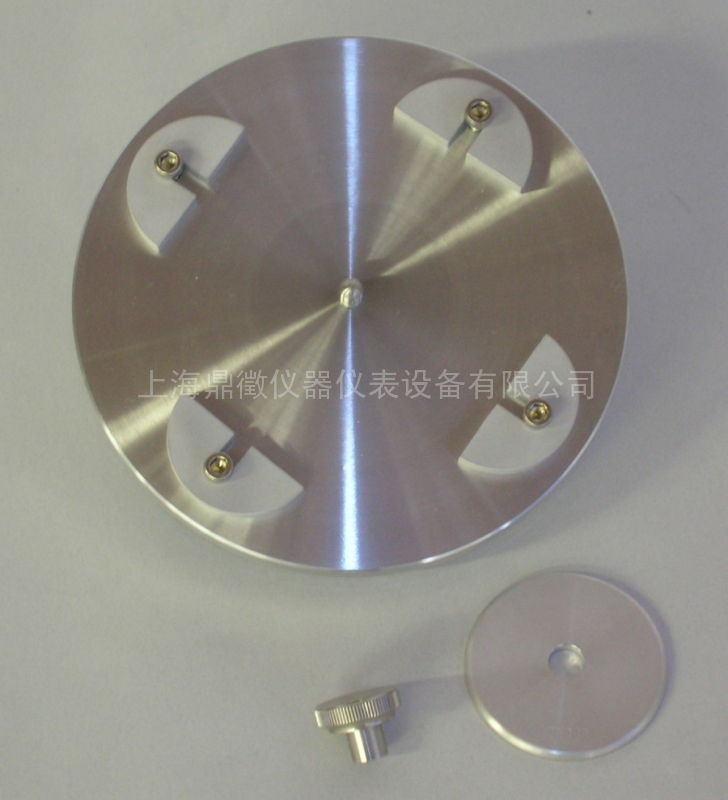

　　滑动样品支架 - 这款夹具主要用于测试小型刚性材质使用。可固定4块50mm的样品，为顺利安装，每个样品的一角需要进行切割，以为支轴留出固定位。

转盘配件

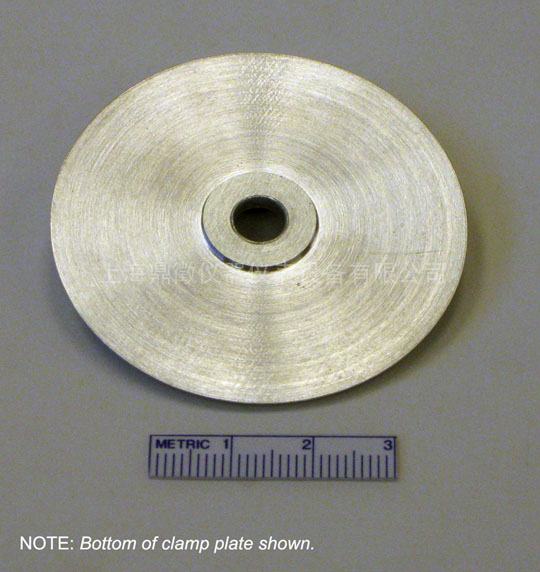

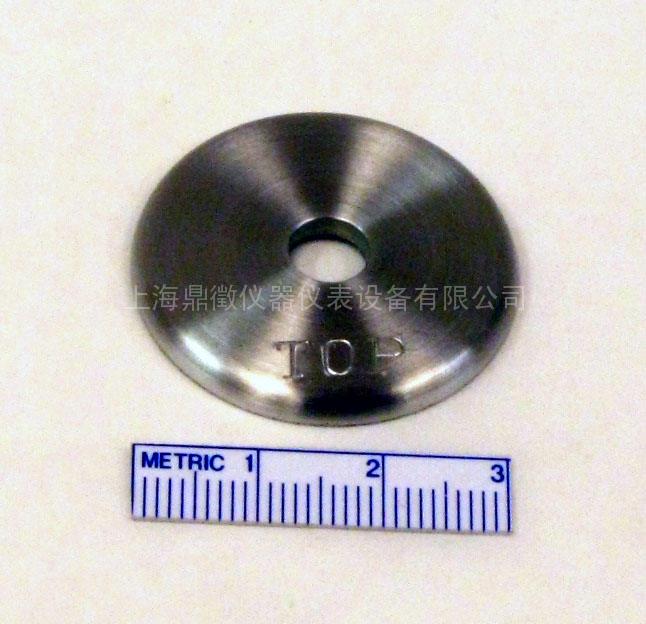

　　 1 1/4“直径夹具 - 当测试地毯和其他地板覆盖材料时，可以使用直径较小的31.75 mm夹板。较小的直径有助于防止磨损路径附近的试样纤维破碎。

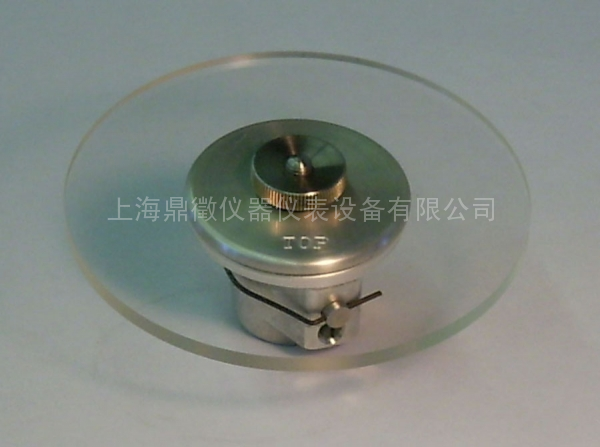

　　CD/蓝光盘夹具 -可将CD，DVD和蓝光光盘安装到Taber旋转耐磨试验机上。 夹板有一个0.75毫米的环形凸起，直径约为15毫米，以确保圆盘固定在试样夹具的中心。

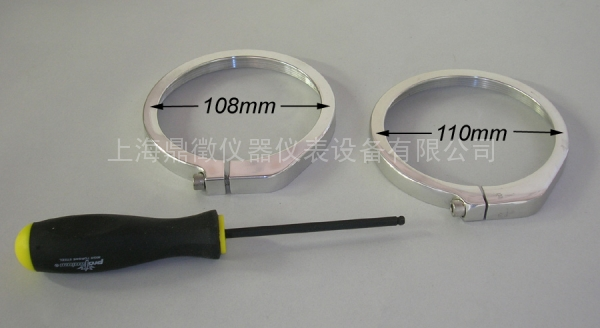

　　样品固定环 - 随仪器提供的标准固定环为E100-101型。 拥有108毫米的内径。 适用于厚度达0.79毫米的柔性材料。 E100-102型号为110mm内径，可固定厚度达1.59 mm的柔性材料。

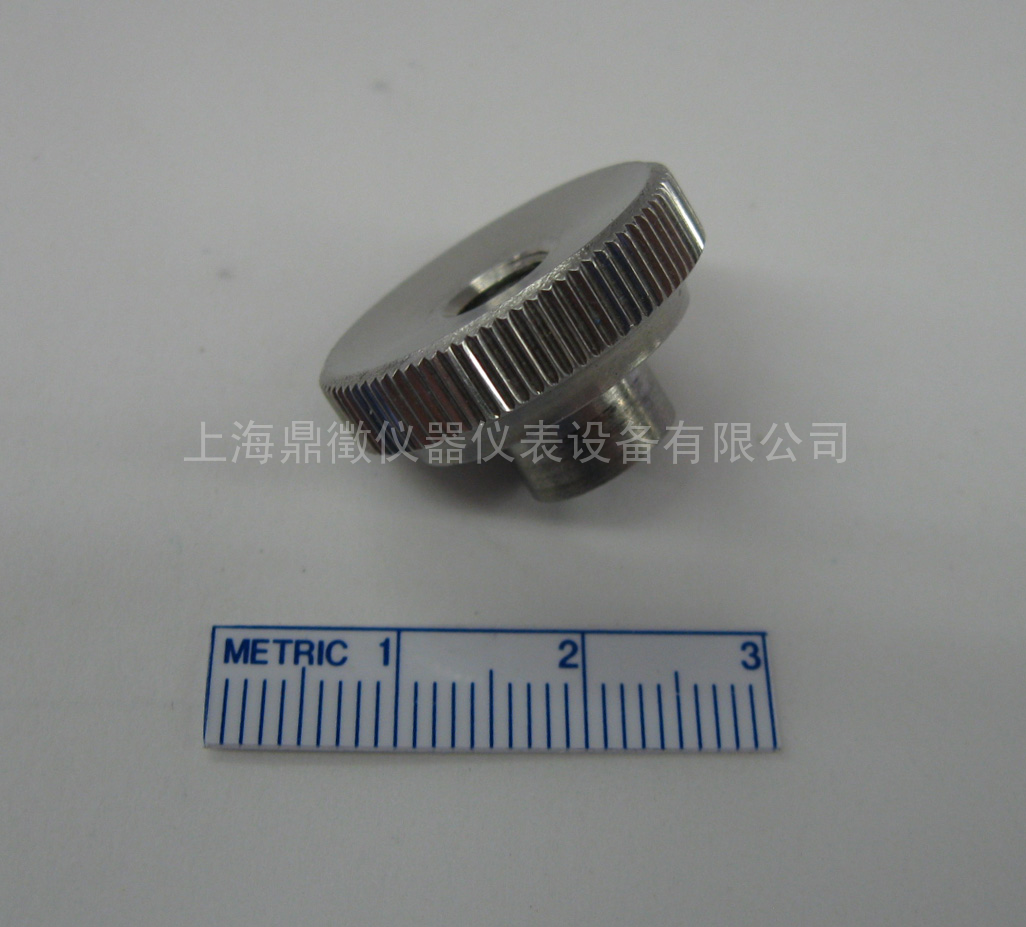

　　延伸螺母 (S-21) - 进行6.35 mm至12.7 mm厚的样品测试时，需要使用延伸螺母。样品中心需要钻一个9.5毫米的中心孔。

悬臂高度延伸配件

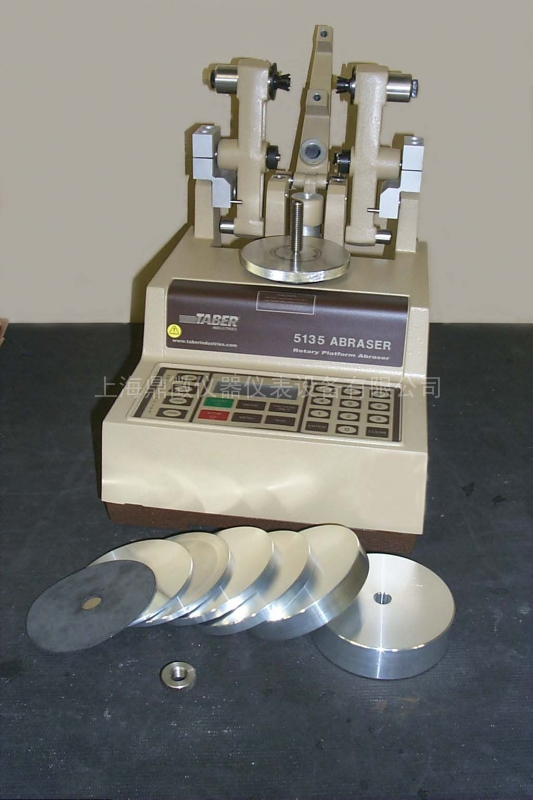

　　该套件设计用于容纳厚度超过12.7 mm（*大40 mm）的样品。 该套件提升了研磨臂的位置，并允许研磨轮的正确对准和定位。进行刚性材料的测试的时候，每个试样必须钻一个13mm的中心孔。 Taber Abrasers配有单转盘或双转盘，包括臂高扩展器，转盘适配器和一套6个垫片。
